古杉新作  廖錦棟

首斲紀實

尋良材

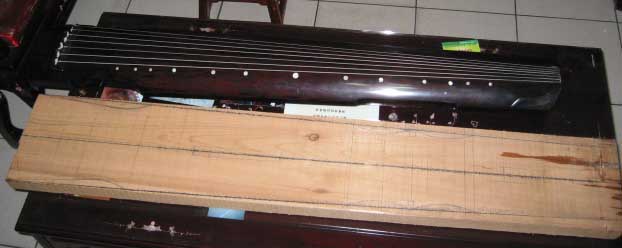

        經過四處尋找,終於在北部找到古杉木的琴材,雖然裁好可用的厚度不是很夠,只有四公分餘,不過測起來的傳聲性很好,即使槽腹做薄一點,由底板補足一些,相信會有不錯的共鳴!

  這回想做一床伏羲式,我認為伏羲式的設計對音響有好的共鳴效果,並略作調整比例。這回又多添購了電動鋸與修邊機,以節省製作的人工時間 。材料另有朋友又發現,看來還可以製作蕉葉式與正合式,我對它們的樣式很喜歡....

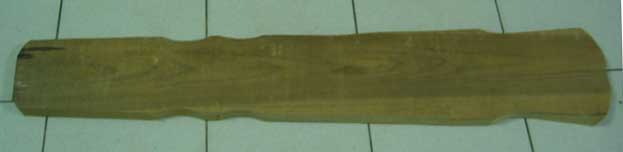

  我所購買的是手提式線鋸,對操作的準確性還不是很熟悉,裁鋸後的形狀不是那麼吻合於設計圖,還需細部修形。不過不需委請工廠處理,也是相當方便。

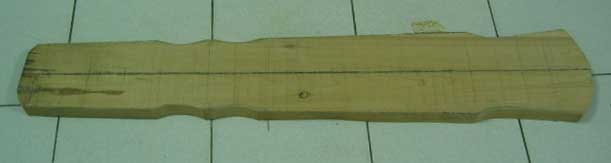

        材料準備時,以纖維線條為基準,裁出預計琴面的粗略大小,畫上中央基準線,然後根據基準線以垂直丁字尺,沿兩邊等距離,畫出琴體形狀。

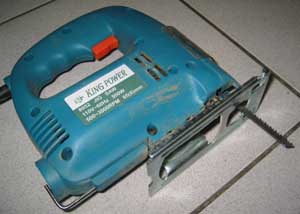

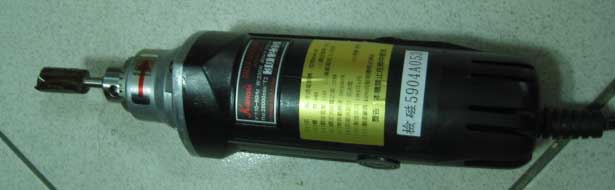

電鋸 (鋸片長度要長於木板厚度)            修邊機(27000rpm)超高速研磨,用於修邊

操作電鋸                                                        厚度量器                                     定中心線用墨斗

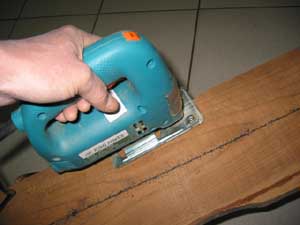

  操作電鋸要很小心,先直線裁切,前沿線對準基準線向前平推,手握著開關隨時可以視狀況停止。裁切弧度時要注意鋸片的位置對準畫好的基準線,不是看電鋸的前沿線標示。

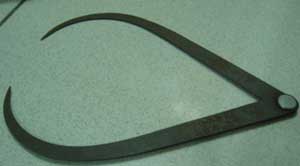

  右圖厚度檢查工具,這是一個模具專家,我的胡琴學生送我,可檢查各種形狀的厚度,我以前用於南琵琶的製作。

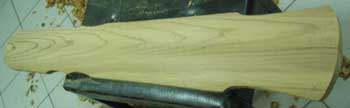

  這塊材料的木紋相當直順,陽面完全無節巴,陰面有個虛節,不過正好在安排在槽腹開挖的區域,可以挖除虛節,對這張新琴的音色充滿期待,因為對古杉木音色我已有相當的經驗與信心。   文松記於2004/3/2

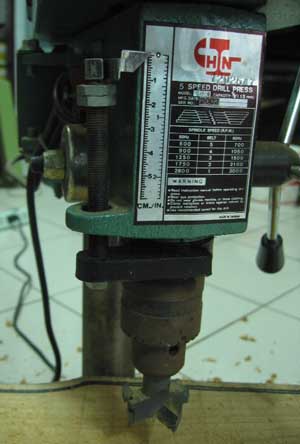

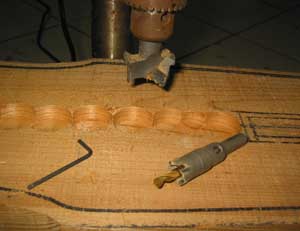

取孔鑽頭與定中心鑽頭不同     鑽台需要注意刻度(鑽入深度)

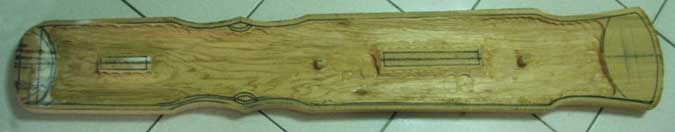

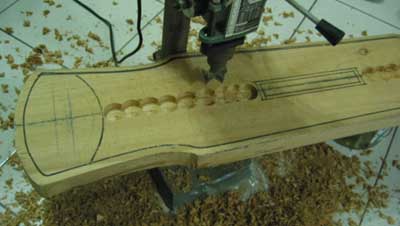

畫好槽腹範圍,中心深度先定好,兩邊深度要遞減深度,以利槽腹弧形的修整,先鑽出淺溝槽就好。

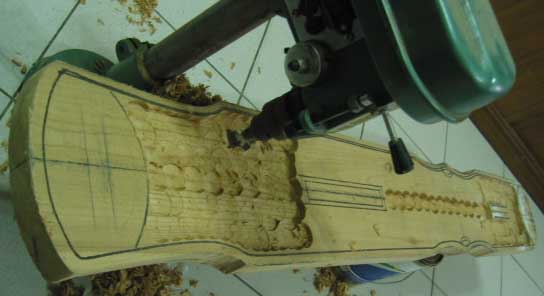

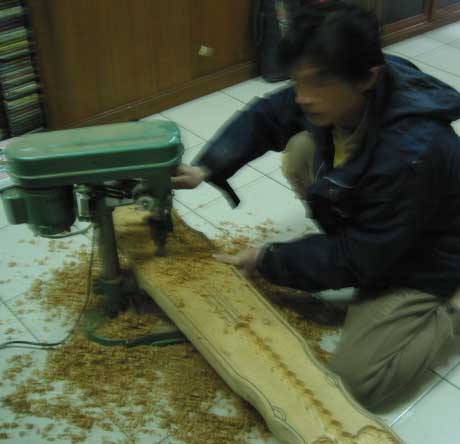

  以取孔鑽頭開挖槽腹,一定要注意弧度的角度需要,一次莫挖太深,造成槽腹是直角那就不好了,或是挖得琴體太薄也會沒救,聲音會太輕揚。因此一中線為基準,兩邊遞減深度,注意鑽床上的鑽入刻度,並調整鑽入極限螺絲,始同一弧度線的深度可以一致。

文松記於2004/3/4

大致將槽復開挖出雛形後,就準備面板弧形處理

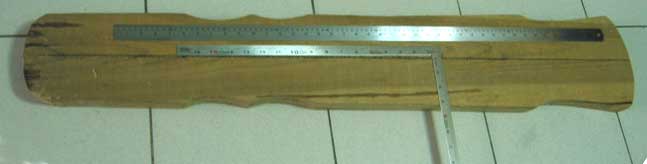

  長尺與丁字尺是必備工具,長尺的最大用途是檢視面板弦路的平整度。我採用100公分的長尺。丁字尺用於畫直角線,與面板上下的基準線都需要它。而中央基準線最好是用墨繩定中心。

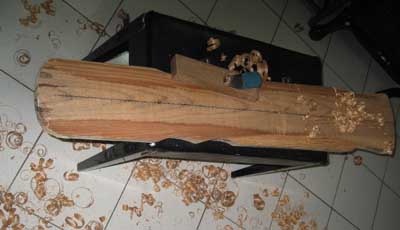

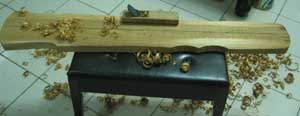

  以長型鉋刀開始刨面板,要注意線的距離以使兩邊弧度一致。開始時可以調整鉋刀深度大一點點,越接近完成的弧度時,調整為細薄刨刀距離,以細部修正弧度。

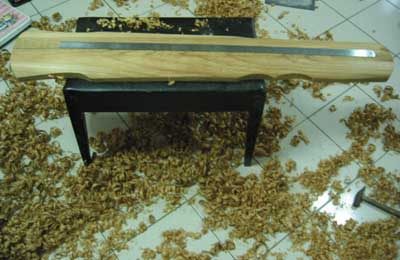

接近完成時以長尺量測一下整個面板弦路的平坦度,以作細部修正。

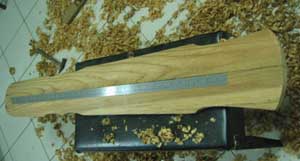

兩邊弧度的量測可以先以目試法,由橫切面單眼視角查看弦路的平坦度與弧度的曲線與均勻度

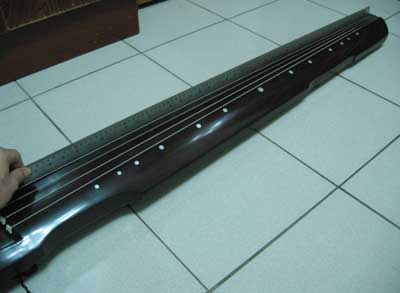

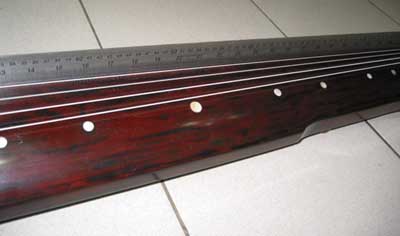

檢查琴的煞音也需要用到長尺,弦路的平坦性與低頭的位置檢查

待續
